蒸发式冷凝器作为工业生产中实现热量交换与真空度控制的核心设备，在化工、制冷等多个领域发挥着至关重要的作用。其通过独特的结构设计与热交换机制，高效处理工业生产过程中产生的二次蒸汽，维持系统稳定运行。本文将系统阐述蒸发式冷凝器的工作原理及其技术特性。

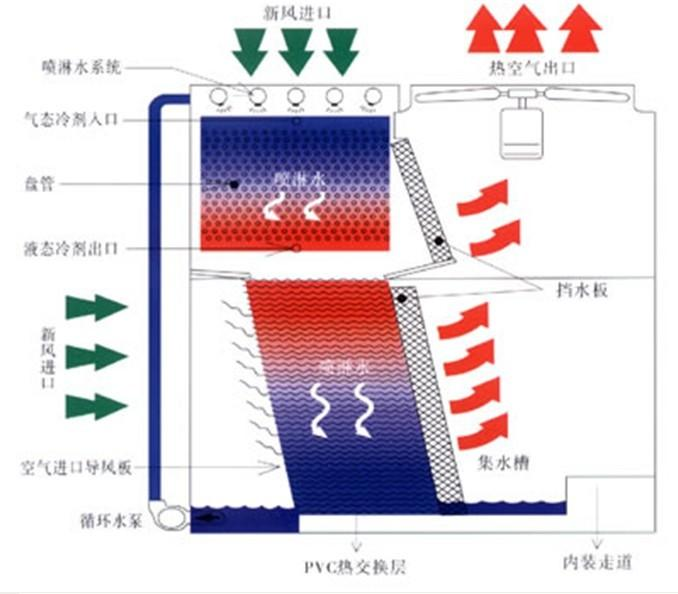

蒸发式冷凝器由三个功能明确的核心部分构成：
顶部通风系统：配置引风机或抽风机，通过机械动力驱动空气流动，为设备内部的热量交换提供必要的气流条件，确保空气能够在设备内有序循环。
中部换热装置：换热器作为设备的核心组件，承担着关键的热量交换任务。其采用管壳式结构设计，待处理的二次蒸汽在管程内流动，而外部的热交换过程则在壳程进行，实现蒸汽与外界环境的热量传递。
底部储水单元：水槽负责储存喷淋用水，通过循环水泵将水输送至换热器顶部，为持续的热交换过程提供稳定的水源保障 。
蒸发式冷凝器的运行过程基于高效的热交换与相变原理，具体流程如下：
蒸汽导入：工业生产末效产生的二次蒸汽被引入换热器管程，作为热量交换的对象，等待进行热量释放与状态转变。
喷淋降温：水槽中的水经循环系统输送至换热器顶部，并通过喷淋装置均匀地喷洒在换热器外表面（壳程），形成连续的水膜，与管程内的蒸汽进行直接热接触。
空气热交换：引风机将外界不饱和空气从进风口引入设备，空气沿换热器外表面向上流动过程中，与水膜充分接触。不饱和空气吸收水膜中的水分，自身逐渐达到饱和状态，该过程伴随着液态水向气态水蒸气的相变。由于相变过程需要吸收大量热量，其所需热量直接来源于管程内的二次蒸汽。
蒸汽冷凝：二次蒸汽在失去热量后，发生相变由气态转化为液态，完成冷凝过程。随着蒸汽不断冷凝，设备内部气体量减少，压力降低，进而形成稳定的真空度环境，为工业生产流程提供必要的压力条件。
即使是饱和空气，在蒸发式冷凝器中依然具备热交换能力。饱和空气进入设备后，在向上流动过程中与高温的换热器表面接触，被加热升温。随着温度升高，空气的饱和湿度上限提高，原本的饱和空气转变为不饱和状态，重新获得吸收水分的能力，从而持续参与热量交换过程，确保设备热交换的连续性与稳定性。
由于不同地区的气象条件存在显著差异，包括空气湿度、温度等参数的变化，蒸发式冷凝器的设计需充分考虑地域特性。设计过程中，需依据当地具体气象数据，精确计算并确定引风量、换热面积等关键参数，通过定制化设计确保设备在不同环境条件下均能达到最优运行状态，为工业生产提供可靠的热量交换与真空度控制保障。
蒸发式冷凝器凭借其高效的热量交换效率、稳定的真空度维持能力以及灵活的定制化设计优势，已成为现代工业生产中不可或缺的重要设备。随着工业技术的持续发展，其应用范围与技术性能有望进一步拓展与提升，为各行业的高效、稳定生产发挥更大作用。
