七效二段法分体式蒸发器
七效二段法分体式蒸发器是一款在工业蒸发领域具有创新性与高效性的设备，河南省九冶化工设备有限公司在其研发制造方面成绩斐然。
设备概况
该蒸发器于 2012 年由河南省九冶化工设备有限公司成功研制，并在 2013 年 9 月通过中国有色金属工业协会科技鉴定。它将蒸发器的各功能模块进行分体设计，主要由七个效体以及独特的二段式蒸发结构组成，通过合理的管道连接，实现整体协同运作。
工作原理

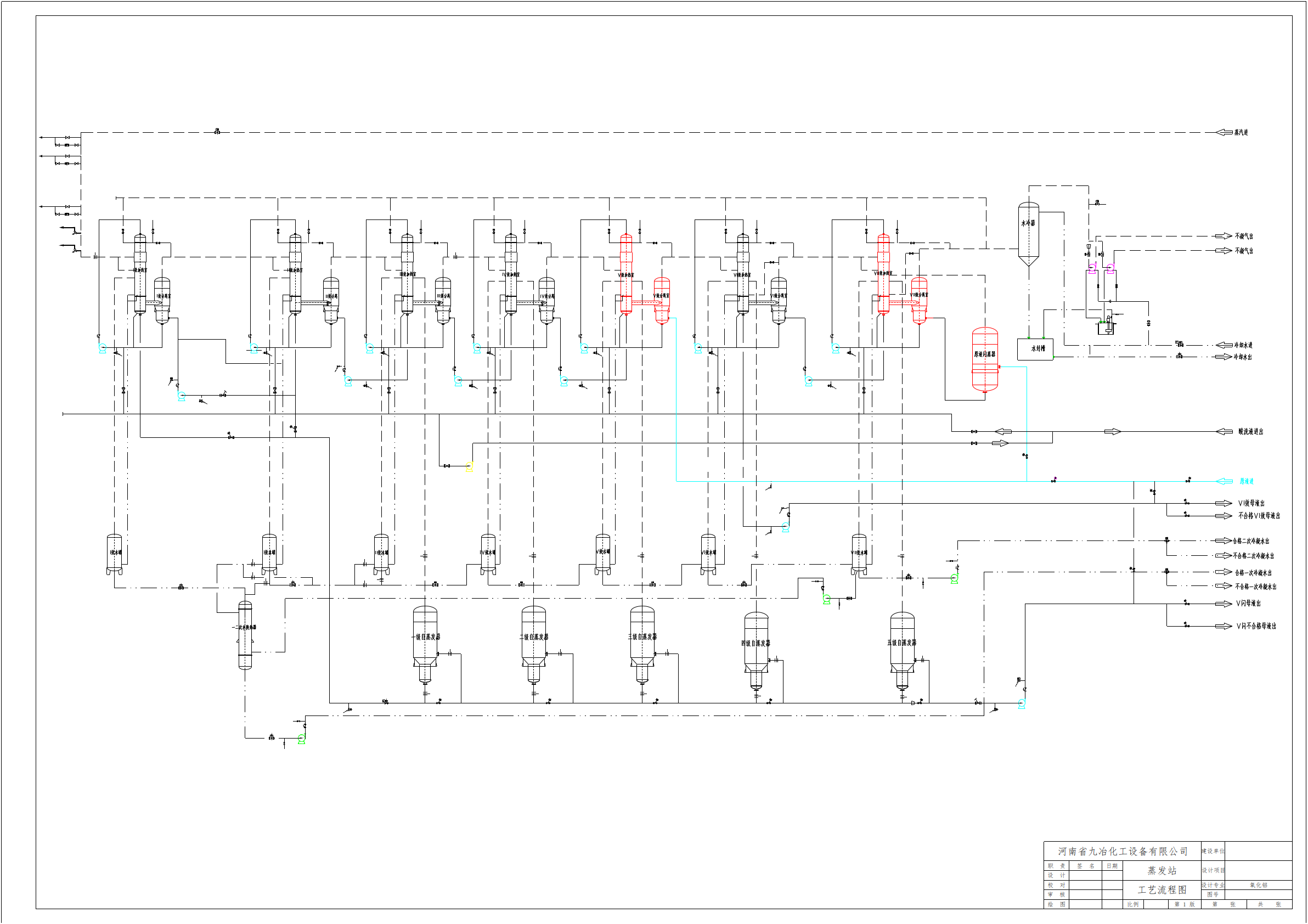

在整个蒸发系统运行过程中，每一效蒸发器产生的二次蒸汽可作为下一效的热源，实现热能的梯级利用。在每个蒸发器内，溶液在蒸汽的加热作用下实现持续蒸发浓缩。以常见的七效两段逆流工艺（七效管式降膜蒸发器 + 五级自蒸发器 + 原液闪蒸器）为例，该工艺采用两段蒸发逆流操作流程。第一段由原液闪蒸器、Ⅶ 效和 Ⅵ 效组成；第二段由 Ⅴ 效、Ⅳ 效、Ⅲ 效、Ⅱ 效、Ⅰ 效以及四级闪蒸器组成。蒸发原液分为两部分进入蒸发系统。一部分原液从原液闪蒸器进料，经 Ⅶ 效、 Ⅵ 效蒸发浓缩后从 Ⅵ 效出料；另一部分由 Ⅴ 效进料，依次经过 Ⅳ 效、Ⅲ 效、Ⅱ 效、Ⅰ 效、 Ⅰ 级、Ⅱ 级、Ⅲ 级、Ⅳ 级和 Ⅴ 级闪蒸器的蒸发浓缩后从 Ⅴ 级闪蒸器出料。这种两段式设计能够更好地适应不同溶液的特性与工艺要求，极大地提高能源利用率和蒸发效率。技术优势
01.节能高效：七效蒸发设计配合二段式工艺，使其在能源利用方面表现卓越，节能型七效两段降膜蒸发器技术处于世界领先水平。与传统蒸发器相比，可大幅降低能耗，减少运行成本。例如，在大规模的氧化铝生产过程中，能长期稳定地为企业节省大量能源开支。
02.专利技术加持：围绕该蒸发器，九冶化工在布膜器、除沫器、新型蒸发式冷凝器以及一次高品质冷凝水全部回收等方面进行深入研究，申报了 30 多项专利。这些专利技术从各个环节优化蒸发器性能，如精准的布膜器能确保溶液均匀分布在加热面上，提高蒸发效率；高效除沫器有效分离蒸汽中的液滴，保障蒸汽品质；新型蒸发式冷凝器增强冷凝效果，提升整体运行稳定性。
03.适应复杂需求：分体式结构使其能够灵活应对不同的生产场地和工艺条件。对于空间有限的工厂，可灵活布局各分体设备；针对不同性质的物料，无论是高粘度、易结晶还是热敏性溶液，都能通过优化工艺流程实现稳定高效的蒸发浓缩。
应用领域
氧化铝行业

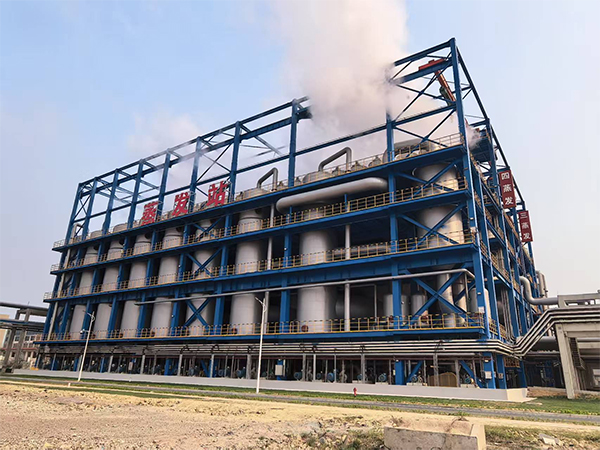

在氧化铝生产中，蒸发器加热室尺寸随着产能提升不断增大，带来制作、运输、吊装、安装等难题。九冶化工针对这一情况，于 2021 年申报了 “多加热室结构的降膜蒸发器” 专利产品并获授权，成功应用于锦江集团广西田东锦鑫化工有限公司 120 万吨氧化铝工程项目。该该项目采用的七效降膜蒸发器的平均蒸水能力为580t/h，最大蒸水能力可达630t/h，若采用低浓度三水软铝石工艺，蒸水能力可达 700t/h。此蒸发器成功解决超大直径加热室相关难题，有力推动行业发展。
其他行业
除氧化铝行业外，该蒸发器还广泛应用于造纸、污水处理、生物发酵、食品、化工、医药、制盐等行业。在造纸工业中，用于纸浆黑液的蒸发浓缩，实现资源回收与环保处理；在食品行业，对果汁、糖浆等进行蒸发浓缩，保留食品的营养成分和风味。
多年来，九冶化工凭借七效二段法分体式蒸发器，先后为国内外各大铝业公司制作了几十套不同规格产品，运行状态良好，各项技术指标远超设计值，收获客户诸多好评，彰显了该产品在实际应用中的可靠性与先进性 。

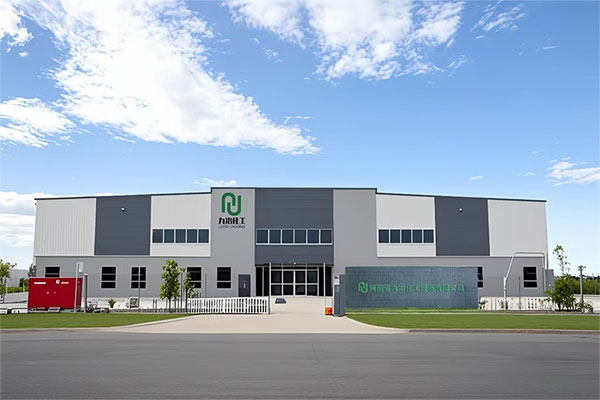

河南省九冶化工设备有限公司
